工業用複合材や表面強化用途において、グラスファイバー製品は強度、仕上げ品質、耐久性を高める上で重要な役割を果たします。ただし、2 つの一般的な素材である グラスファイバー ティッシュ と グラスファイバー マットの間では、しばしば混乱が生じます。どちらもガラス繊維から作られ、強化プロセスに使用されますが、構造、機能、用途が異なります。これらの違いを理解することは、グラスファイバー強化システムの最適なパフォーマンスを求めるエンジニア、メーカー、DIY ビルダーにとって非常に重要です。この記事では、これらの違いを詳しく調査し、構成、使用法、および性能特性においてグラスファイバーティッシュとグラスファイバーマットがどのように比較されるかを明確にします。

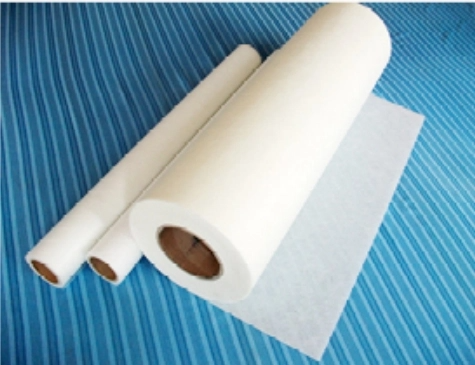

グラスファイバーティッシュは、 ランダムに配向したグラスファイバーを少量の樹脂バインダーで結合した、薄くて軽量な不織布です。これは主に複合材料の表面層として使用され、平滑性を向上させ、下にある補強パターンのプリントスルーを防止し、優れた耐食性を提供します。織布とは異なり、グラスファイバーティッシュは紙のような質感を持っており、均一な被覆と表面の滑らかな仕上げを保証します。
グラスファイバーティッシュの一般的な グラスファイバー直径は 8 ～ 13 ミクロン の範囲であり、表面ラミネートに最適な微細なテクスチャーを生み出します。通常約バインダー含有量は 8 ～ 12% の、ラミネート中に樹脂の浸透を可能にしながら、取り扱い中の完全性を維持します。ガラス繊維組織は、 表面の外観と環境要因に対する耐性が最も重要なパイプ、タンク、屋根パネル、断熱層などの FRP (繊維強化プラスチック)業界で頻繁に使用されています。
チョップド ストランド マット (CSM)としても知られる グラスファイバー マットは、ランダムに分布したチョップド ガラス ストランドを樹脂バインダーまたはエマルジョンで保持して作られています。グラスファイバーティッシュよりも厚く、重く、強度があり、 表面仕上げではなく主に 機械的補強を目的として設計されています。
グラスファイバーマットでは、ストランドの長さは通常 25 ～ 50 mmで、マットの重量は強度要件に応じて 225 g/m² から 900 g/m² まで変化します。グラスファイバーマットはそのバルク構造とストランド構造により、複合材の引張強度と衝撃強度を高め、ボートの船体、自動車部品、FRP ラミネートの構造層に最適です。
| 特性 | ガラス繊維組織 | ガラス繊維マット |
|---|---|---|
| 繊維配向 | ランダムな非常に細い繊維 | ランダムにチョップされたストランド |
| 厚さ | 非常に薄い (≤0.5 mm) | 厚い (≥0.8 mm) |
| 関数 | 表面仕上げ、腐食防止 | 構造補強 |
| 樹脂吸収 | 高く滑らかなウェットアウト | 中程度から高程度 |
| 一般的なアプリケーション | パイプ、タンク、屋根、断熱材 | ボート、パネル、自動車部品 |
この構造比較は、どちらの素材もガラス繊維を起源としているものの、 意図された役割が大きく異なること 、つまり、1 つは仕上げ、もう 1 つは強度であることを浮き彫りにしています。
グラスファイバーティッシュとグラスファイバーマットは どちらも、 その性能特性を定義する異なる製造プロセスを経ます。
繊維形成: 溶融ガラスを引き伸ばして極細のフィラメントを形成します。
ウェブ形成: フィラメントは移動ベルト上でランダムに分散され、均一な不織布層が形成されます。
バインダーの塗布: 樹脂バインダー (通常は尿素ホルムアルデヒドまたはポリエステル) をスプレーまたは塗布して繊維を保持します。
乾燥と硬化: シートは加熱ローラーを通過してバインダーを硬化し、グラスファイバー ティッシュの安定したロールを形成します。
細断: 連続したガラスロービングを短いストランドに細断します。
分布: これらのストランドはコンベア ベルト上にランダムに分布します。
結合: 結合剤またはエマルション剤を適用してストランドを結合します。
硬化: マットを乾燥および硬化させて、安定したシートを形成します。
| ステップ | ガラス繊維組織 | ガラス繊維マット |
|---|---|---|
| ファイバーの種類 | 連続マイクロファイバー | チョップドストランド |
| バインダー | ライト (8–12%) | 中程度 (15 ～ 20%) |
| 製品形態 | ロール（軽量） | ロールまたはシート（重いもの） |
| テクスチャ | 滑らかで紙のような | 粗い、繊維状 |
繊維サイズとバインダー含有量を細かく制御できるため、グラスファイバーティッシュは 表面仕上げに最適であり、グラスファイバーマットの堅牢な構造は 機械的完全性を提供します。.
グラスファイバー ティッシュとグラスファイバー マットのどちらを選択する場合、実際の条件下でのパフォーマンスが重要な差別化要因となります。
グラスファイバーティッシュは 均一な表面 を提供し 、織ロービングマットやチョップドストランドマットなどの粗い補強材からのプリントスルーパターンを隠します。
グラスファイバーマットは厚いため、ゲルコートの下で直接使用すると、目に見える模様やテクスチャーマークが残る場合があります。
グラスファイバーマットはにさらに貢献します。 、より高密度のストランド構成により、 耐衝撃性 と 耐荷重能力
グラスファイバー組織は、それ自体では強度がありませんが、 最外層として使用すると 層間の結合 と 表面の耐久性が向上します。
グラスファイバー組織 の微細な繊維は、化学薬品や湿気に対する 緻密なバリア を形成するため、化学薬品タンクやパイプラインの 防食ライニング に最適です 。
グラスファイバーマットは、 樹脂の種類と積層の厚さに応じて、適度な抵抗を提供します。
グラスファイバーティッシュは大幅に 軽量であるため、かさばることなく表面仕上げが要求される用途での重量制御を改善できます。
グラスファイバーマットは 重いので、重量によって必要な剛性が増す層に適しています。
2 つの材料は多層複合構造で相互に補完します。次の表は、産業分野での一般的な用途の概要を示しています。
| 適用領域 | ガラス繊維組織の使用法 | ガラス繊維マットの使用法 |
|---|---|---|
| FRPパイプとタンク | 内部腐食バリア層 | 構造強度層 |
| 屋根材 | 表面のベールで耐紫外線性と耐水性を実現 | アスファルトや樹脂の下の補強 |
| ボートの建造 | ゲルコート前の滑らかな仕上げ層 | 船体補強 |
| 絶縁 | 防湿性と防火性 | 剛性パネルのベース補強 |
| 自動車部品 | 表面ラミネート加工による光沢感 | パネルの構造補強 |
ほとんどの複合製造プロセスでは、 グラスファイバーティッシュとマットが一緒に使用され、ティッシュが外表面層を形成し、マットが下にバルク補強を提供します。
グラスファイバー組織を複合構造に 統合すると 、技術的および美的利点が複数得られます。
表面の平滑性の向上: 下地の素材から目に見えるパターンを除去します。
樹脂の適合性の向上: ラミネート中に樹脂が均一に分散されるようにします。
優れた耐薬品性: 過酷な環境において腐食に対するバリアとして機能します。
軽量設計: 表面品質を向上させながら、最小限の重量を追加します。
ひび割れと層間剥離の低減: 応力を表面層全体に均等に分散します。
扱いやすさ： 柔軟性があり、複雑な輪郭や曲面の切断も容易です。
グラスファイバーティッシュを正しく適用すると、構造的には強いが粗い複合材料を、 見た目が魅力的で耐久性があり、耐食性のある製品に変えることができます。.
グラスファイバー ティッシュとグラスファイバー マットのどちらを選択するかはによって異なります。 、プロジェクトの目標、, 表面品質の要件、および 機械的性能のニーズ.
表面の外観は重要です (光沢仕上げなど)。
この用途には、化学薬品への曝露または水への浸漬が含まれます。
軽量化と柔軟性が求められます。
構造は機械的負荷に耐える必要があります。
複数の補強層を積層して剛性を高めています。
費用対効果の高いバルク強度が最優先事項です。
最適なパフォーマンスを得るために、多くの製造業者は ハイブリッド積層アプローチを採用しています 。つまり、グラスファイバー組織を表面ベールとして配置し、その下にグラスファイバーマットを配置して、強度と仕上げのバランスをとります。
複合材業界で蔓延している誤解は、グラスファイバーティッシュとマットはどちらも不織ガラス製品であるため、同じ目的を果たすものであると想定していることです。この誤解は、を引き起こす可能性があります。 不適切な材料の選択 や性能の問題
誤解: どちらも同じ強化を提供します。
現実: 組織は表面仕上げを強化します。マットはバルク強度を提供します。
誤解: マットを使用すれば グラスファイバー製のティッシュは不要です。
現実: 組織がないと、複合材料は目に見える質感が損なわれ、耐食性が低下する可能性があります。
誤解: 樹脂は均等に吸収されます。
現実: 組織は樹脂をより均一に吸収し、接着力と仕上げ品質が向上します。
これらの違いを認識することで、メーカーやエンジニアが 材料を正確に選択し、最適な製品品質とコスト効率を確保することができます。
グラスファイバーティッシュはグラスファイバーマットとは異なります。 どちらもガラス繊維で作られていますが、構造、厚さ、目的の違いにより、それぞれ異なる機能に適しています。グラスファイバーティッシュは複合製品の 表面の美しさ、耐薬品性、滑らかさを向上させ 、グラスファイバーマットは 機械的強度と耐久性に貢献します。高品質の FRP 製造では、両方を相補的な層で使用することで、仕上げにはティッシュ、強度にはマットという最高の結果が得られます。
適切な材料の組み合わせを選択することで、 化学薬品の保管から海洋および建設産業に至るまでの用途において、 寿命が長くなり、メンテナンスが軽減され、優れたパフォーマンスが保証されます。
1. 強化材としてグラスファイバーティッシュをグラスファイバーマットの代わりに使用できますか?
いいえ。グラスファイバー組織には、機械的強度に必要な構造的な厚さとストランド密度が不足しています。一次補強ではなく、表面仕上げに使用する必要があります。
2. グラスファイバーティッシュは防水性がありますか?
グラスファイバーティッシュ自体は本質的に防水性ではありませんが、樹脂システムと組み合わせると、 防水用途に最適な効果的な 湿気と腐食のバリアを形成します。
3. グラスファイバーティッシュとマットを一緒に使用できますか?
はい。この組み合わせはFRP製造では標準的です。滑らかな仕上げを実現するためにグラスファイバーティッシュが外面に適用され、構造の完全性を保つためにグラスファイバーマットがその下に重ねられています。
4. グラスファイバー組織は層間の接着を改善しますか?
絶対に。グラスファイバー組織は優れた樹脂の浸透と結合を提供し、 連続する強化層間の 層間接着を強化します。
5. グラスファイバー組織の標準的な重量はどれくらいですか?
標準的なグラスファイバーティッシュは通常 、メーカーや意図した用途に応じて、20 g/m² ～ 100 g/m²の範囲です。
